一、引言

电动单梁起重机因其结构紧凑,价格低廉.安装及使用方便等.广受中小型企业特别是民营企业选用.占在用桥式起重机的70%左右,其工作的可靠性、安全性一直受到人们的高度重视。LDP型电动单梁起重机与传统LDA型电动单梁起重机对比.相同条件下能有效提升起升高度达1.5米以上,有效节约土建成本.经济效益十分显著.且主梁采用箱型结构,整体刚性及稳定性大大提高,深受使用单位欢迎。但是笔者在监督检验及定期检验中.起重机安全监控管理系统发现某些制造单位角型小车防坠落安全钩设计安全度不足.如未设置防坠落安全钩.或仅在小车垂直反滚轮侧设置单侧安全钩.大部分未在电动葫芦侧设置安全钩,存在严重安全隐患.当起吊载荷时.如小车垂直反滚轮断轴.或电动葫芦拆卸维修更换时角型小车重心偏向垂直反滚轮侧.或起吊额载突然滑落及起吊钢丝绳意外断裂卸载时.均可能在倾覆力矩作用下发生意外坠落.后果不堪设想,国务院549号令《特种设备安全监察条例》第六十四条第(四)款规定:起升机构坠落即为一般事故发生。为了有效防止该类起重机械事故.在LDP型电动单梁起重机角型小车垂直反滚轮侧.及电动葫芦侧增设双向防坠落安全钩设计十分迫切与必要。



二、LDP型电动单梁起重机角型小车双向防坠装置

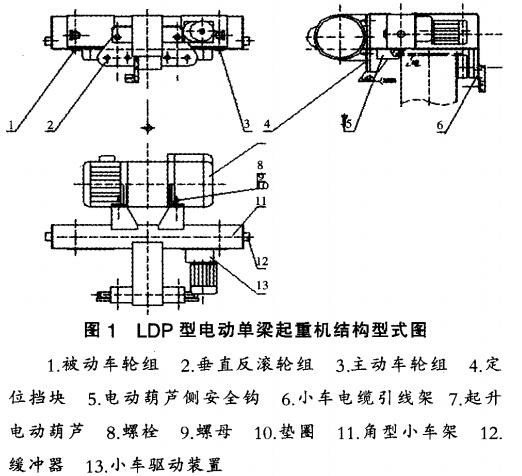

LDP型电动单梁起重机结构型式类似于单主梁门式起重机.其角型小车上作用一个倾覆力矩(见图1),当起吊载荷时倾覆力矩方向为指向电动葫芦侧.当电动葫芦拆卸维修更换时.或起吊额载突然滑落卸载时.角型小车瞬间弹起时倾覆力矩方向为指向小车垂直反滚轮侧.故必须在小车垂直反滚侧及电动葫芦侧加装双向防坠落安全钩.以防小车垂直反滚轮在突发意外如车轮轴突然疲劳断裂时.或电动葫芦拆卸维修更换时.或起吊额载突然滑落及起吊钢丝绳意外断裂突然卸载时.能有效将角型小车钩挂在主梁上盖板处.平衡倾覆力矩.防止角型小车坠落.图2为垂直反滚轮侧防坠安全钩设计参考图图3为电动葫芦侧防坠安全钩设计参考图。

起重机监控系统针对LDP型电动单梁起重机双向防坠落安全钩设计



三、注意事项

虽然LDP型电动单梁起重机增设了双向防坠落安全钩.但在实际操作运行中仍然需要做好安全防范措施.要十分注意以下安全项

1.试车:在无载荷的情况下,接通电源,开动并检查运转机构、控制系统和安全装置是否准确灵敏,如不准确,需要进行调整.调整至安全可靠方可使用。

2.不得超过起重机额定起重量运行

3.不得沿主梁方向斜吊物品

4.用户应做到经常检查起重机各部位是否有异常现象.尤其是主端梁连接处,如果没有焊接,更要经常检查。

5.不超过3个月用钙基润滑脂润滑车轮轴承一次.油量为l/2—1/3轴承容量:在开式齿轮上应经常涂抹润滑脂保护。

6.随时检查车轮.不应有裂缝、压痕及过分的磨损,上述缺陷深度超过3mm时,应立即报废,更换新车轮。

7.当起重机刹车不灵时.应调整电动机制弹簧的松紧度


四、结束语

LDP型电动单梁起重机增设双向防坠落安全钩设计.从经济上讲成本增加极少.从执行上讲有操作性.从效果上讲在发生意外情况时能有效防止事故发生.结合2010年1月1日起全国施行的《起重机械使用管理规则}(TSGQ5OOl一2008),如起重机械制(改)造单位、维保、使用单位能予以考虑,则对提高起重机械本质安全性能是十分有益的。
