型号：HMS8000-TC

产品研发依据：

GB/T 28264-2017        《起重机械 安全监控管理系统》

JGJ332-2014                《建筑塔式起重机安全监控系统应用技术规程》

GB 5144-2006              《塔式起重机安全规程》

GB/T 5031-2008          《塔式起重机》

2010年国务院23号文     《关于进一步加强企业安全生产工作的通知》

建设部166号令               《建筑起重机械安全监督管理规定》



HMS8000-TC型塔机安全监控系统主要包括塔机间的碰撞报警、危险情况制动、塔机区域的防护、塔机施工环境的监控、塔机运动状态监控五个方面，具备实时报警、制动、塔机黑匣子功能。

一、系统特点--塔机安全监控管理系统：

1. 塔机间碰撞报警
（1）塔臂之间碰撞报警

塔机安全监控系统可以在两塔机塔臂接近时发出报警信号，提醒司机谨慎操作，并在高危情况下自动有向性断电。

（2）塔臂与塔身碰撞报警

塔机安全监测仪可在低塔机塔臂接近高塔机塔身时发出报警，提醒司机谨慎操作，并在高危情况下自动有向性断电。

（3）塔臂与钢丝绳碰撞报警

塔机安全监测仪可在低塔机塔臂接近高塔机钢丝绳时发出报警，提醒司机谨慎操作，并在高危情况下自动有向性断电。

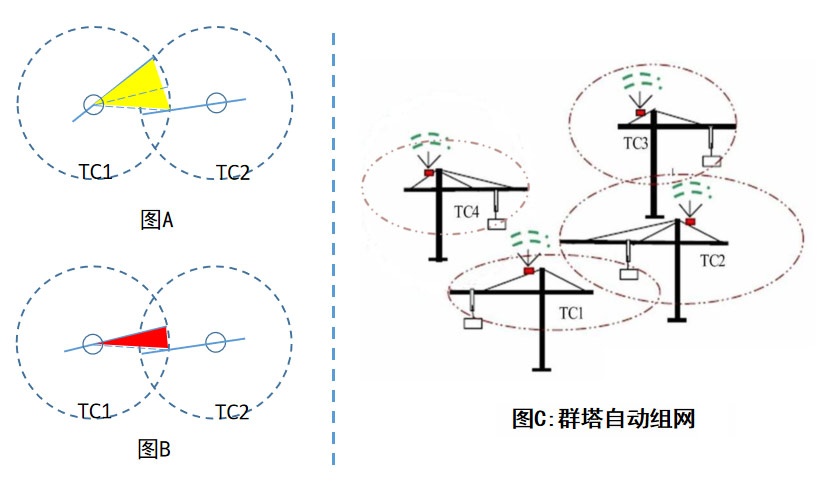

图A：当两台塔机相对进入黄色区域，系统报警减速，高速变低速；

图B：当两台塔机相对进入红色区域，系统截断控制

图C：任意两台可能产生干涉碰撞的塔机，实时通过局域网传输各个的位置动态参数、幅度、高度、回转角度传输给对方。

2.塔机区域防护

（1）塔臂区域防护

可限制塔臂进入某些特定区域，防止塔臂与建筑物、电线杆等静止障碍物发生碰撞。如下图所示。

（2）吊钩区域防护

可限制吊钩进入某些特定区域，防止钢丝绳、吊钩及所吊重物与特定物体发生碰撞或者重物追落到特定区域。

3.塔机施工环境监控

监控塔机的吊重、塔机承受的力矩、作业现场的风速以及塔机的倾斜度，防止塔机的倒塌或所吊重物的掉落，可更多的了解一下工程案例。

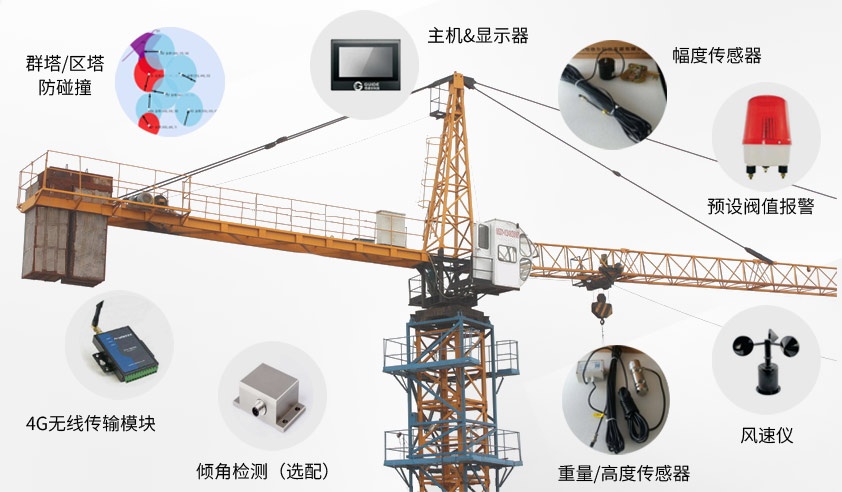

二、系统部件组成--塔机安全监控管理系统：

HMS8000-TC塔机安全监测仪主要由传感器、主机组成。



三、系统性能-塔机安全监控管理系统：

与同类产品相比较，HMS8000-TC型塔机安全监控系统具有以下特点：

◆算法先进，确保报警信号及时发出

◆ 附加安装，不改变塔机原有线路和结构，不会产生任何负面效果

◆ 声光提示，简单便捷，既可及时提醒司机注意危险又不会分散司机注意力

◆智能制动，在声光提示无效的情况下，施工升降机防坠器测试平台有向性断电，强力避免高危情况的发生

◆功能全面，集回转、幅度、高度、重量、力矩、风速、倾角于一身，选配空间大

◆集中管理，所有数据更改和参数调整都可以在监控室完成而不需要上塔机操作

◆集中观测，监控室可以实时观测各个塔机上设备的运转情况，能够及时发现故障

◆通信可靠，通信距离远，穿越障碍物能力强

◆安装拆卸方便，安装过程对塔机作业影响小

◆塔上设备操作简单，司机不需要修改任何数据，避免人为误操作造成的故障

◆ 体积小、结构紧凑，占用驾驶室空间小，便于安装和使用

HMS8000-TC型塔机安全监测仪的主要性能如下：

序号	种类	项目名称	指 标
1	回转角传感器	量程	0-360°
		分辨率	小于0.18°
2	大臂幅度传感器	量程	0°-90°
		分辨率	0.01°
3	吊钩高度传感器	量程	0m至300m
		分辨率	小于0.05m
4	吊物重量传感器	量程	2-20t
		分辨率	小于50kg
5	风速传感器	量程	0-40m/s
		分辨率	0.1m/s
6	倾角传感器	量程	0-15°
		分辨率	0.01°

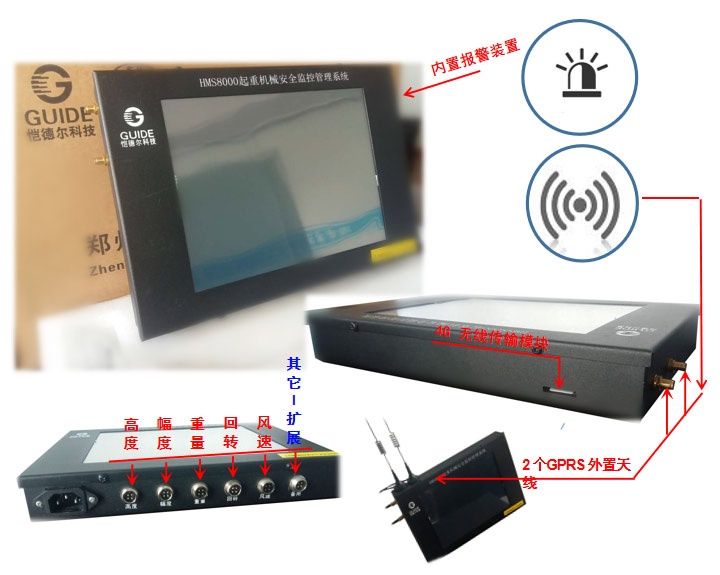

主机、无线通讯模块、触摸屏、报警装置等高度集成，安装、读取、操作

界面友好，防止超载和误操作开放式平台，监测项目可拓展

群塔自动识别、自动组网实时信息互联，防止碰撞事故。

云服务平台，4G 无线实时传输
