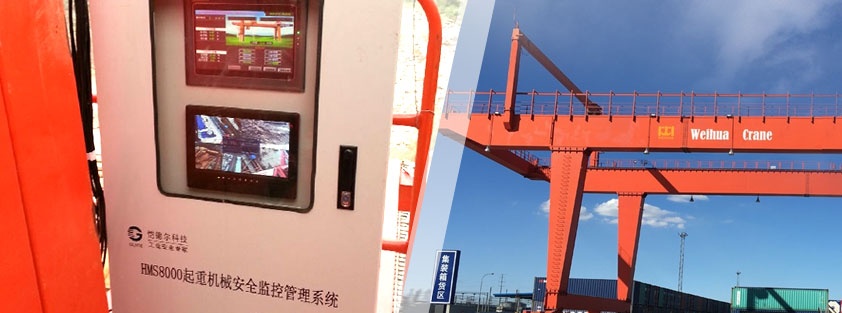

门式起重机安全监控管理系统

门式起重机安全监控管理系统


型号:HMS8000-DC


一、系统功能--门式起重机安全监控系统

       HMS8000-DC型门式起重机安全监控系统主要包括多起重机间的碰撞报警、危险情况制动、起重机区域的防护、起重机施工环境的监控、起重机运动状态监控五个方面,具备实时报警、制动、黑匣子功能。顺便了解一下门座式起重机安全检测系统>>


二、系统描述

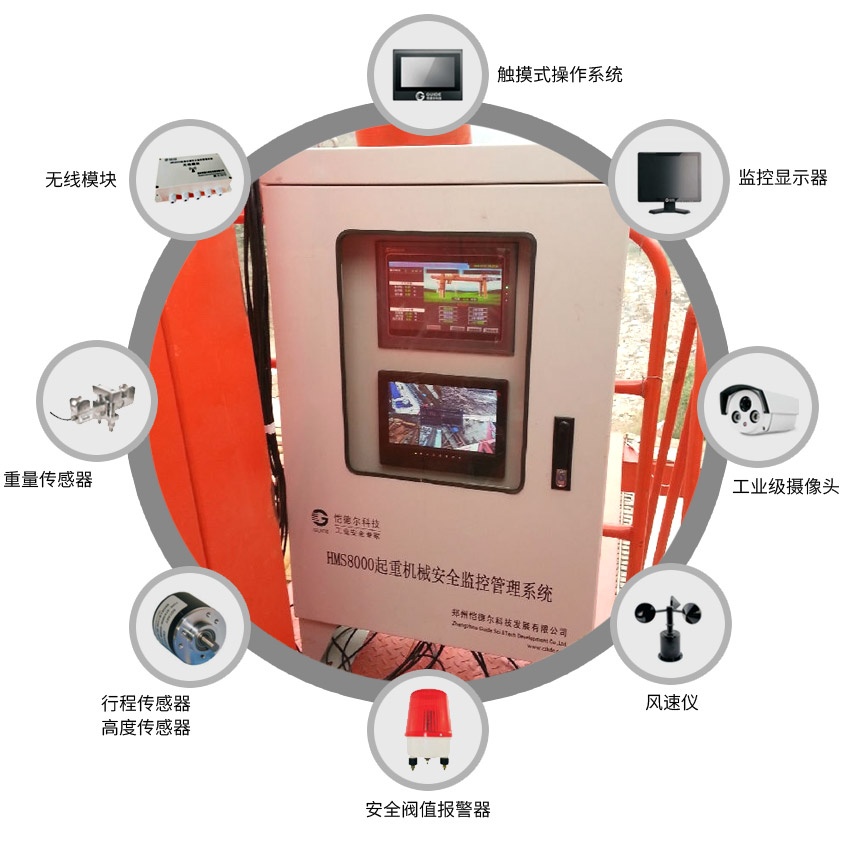

       门式起重机监控系统由数据监控部分(包括:无线主控模块、无线采集子模块、触摸屏和传感器等)和视频监控部分(包括显示器、录像机和摄像头等)、远程监控平台等组成。无线采集子模块将采集的起重量、起升高度、大车行程等数据传至无线主控模块,通过触摸屏进行数据显示、参数设置等。

       数据监控部分负责监测并记录起重量、起升高度、大车行程、小车行程、设备动作和操作指令等参数。

       视频监控部分负责对吊钩、大车行走、小车机房、电气房、司机室等工作区域进行实时视频监控。


三、主要性能指标和监测项目


表一:HMS8000-DC型门式起重机安全监控系统主要性能指标

 序号

 种类

 项目名称

 指 标

 1

 起重机行程传感器

 量程

 0-500m

 分辨率

 小于0.01m

 2

 回转角传感器

 量程

 0-360°

 分辨率


 小于0.18°

 3

 大臂幅度传感器

 量程

 0°-90°

 分辨率

 0.01°

 4

 吊钩高度传感器

 量程

 0m至300m

 分辨率

 小于0.05m

 5

 吊物重量

 量程

 0.1-800t

 分辨率

 小于50kg

 6

 风速传感器

 量程

 0-40m/s

 分辨率

 0.1m/s

 7

 倾角传感器

 量程

 0-15°

 分辨率

 0.01°



    表二:HMS8000-DC门桥式机监控系统完全按照国家标准设计,系统监测项目

 序号

 监测量

 备注

 1

 起重量

 重量1

 采集重量信号

 重量2

 采集重量信号

 2

 高度/下降深度

 吊钩1

 采集高度信号

 吊钩2

 采集高度信号

 3

 运行行程

 大车

 采集行程信号

 小车

 采集行程信号

 4

 操作指令

 吊钩1升、降

 采集存储

 吊钩2升、降

 采集存储

 大车左、右

 采集存储

 小车进、退

 采集存储

 5

 累积工作时间

 由系统软件完成

 6

 每次工作循环

 由系统软件完成

 7

 起升机构制动状态

 卷扬1

 采集状态信号

 卷扬2

 采集状态信号

 8

 连锁保护

 门限位

 采集状态信号

 机构运行连锁


 9

 视频系统

 4路
