型号：HMS8000-QM

产品研发依据：

GB/T 28264-2017      《起重机械 安全监控管理系统》

GB 6067-2010           《起重机械安全规程》

GB/T 14406-2011      《通用门式起重机》

TSG Q7015-2016       《起重机械定期检验规则》

TSG Q7016-2016       《起重机械安装改造重大维修监督检验规则》

适用范围：

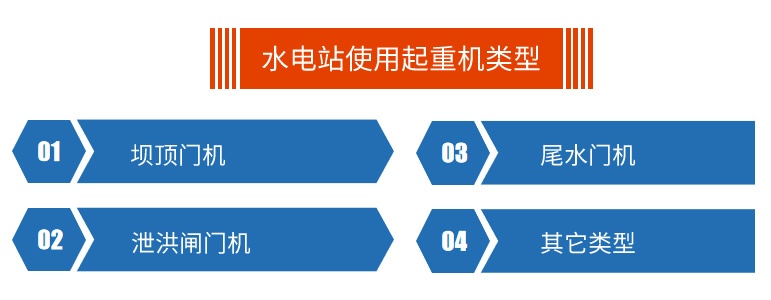

启闭机用于各类大型给排水、水利水电工程。用于控制各类大、中型闸门的升降达到开启与关闭的目的。水电站坝顶门机、尾水门机、泄洪闸门机都属于门机范畴。

一、系统描述--启闭机安全监控系统

启闭机安全监控系统由数据监控部分（包括：无线主控模块、无线采集子模块、触摸屏和传感器等）和视频监控部分（包括显示器、录像机和摄像头等）、远程监控平台等组成。无线采集子模块将采集的起重量、起升高度、大车行程等数据传至无线主控模块，通过触摸屏进行数据显示、参数设置等。各项功能和技术指标符合《起重机械安全监控管理系统》（GB/T28264-2017）标准，确保顺利通过当地质检部门验收。

数据监控部分负责监测并记录起重量、起升高度、大车行程、小车行程、设备动作和操作指令等参数。

视频监控部分负责对吊钩、大车行走、小车机房、电气房、司机室等工作区域进行实时视频监控。跟据项目需要，可增加水下抓梁就位和水下视频监控，确保安全运行。顺便了解一下冶金吊安全监控系统

实时状态：整车工作状态、操作指令状态、联锁保护状态、各机构超限报警等

历史数据：表格化显示，数据清晰明了，响应快捷，采集周期小于100毫秒，查看方便 ，可导出EXCEL格式。

报警记录：信息记录全面，报警阈值可设置，信息存储量大，不少于15万条报警记录，满足国标要求。

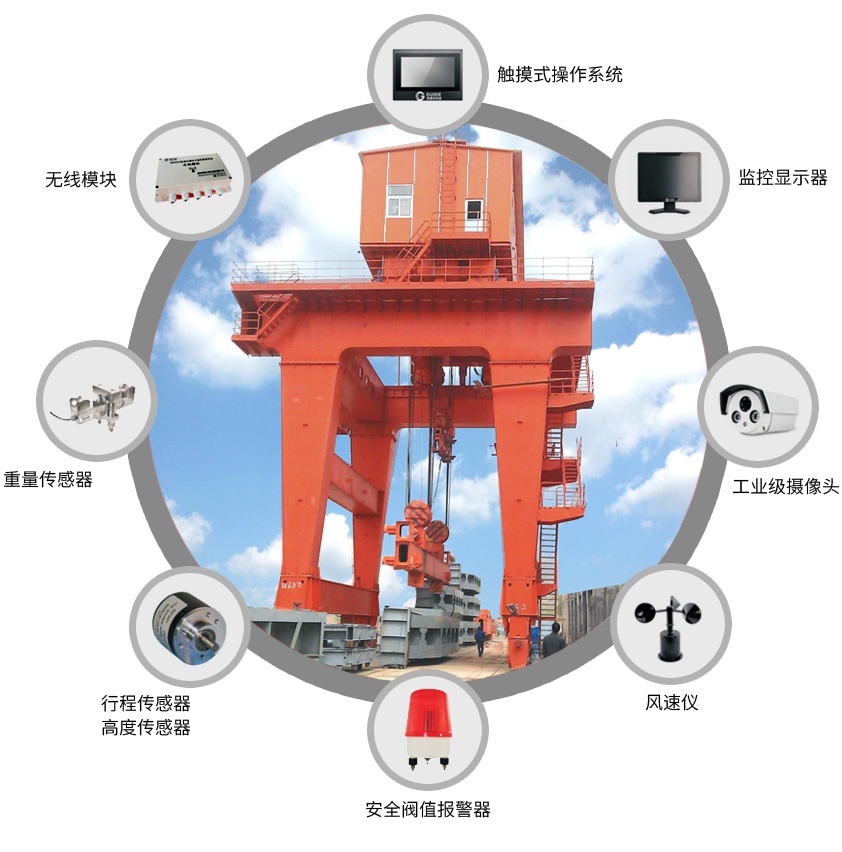

二、部分配置--启闭机安全监控系统：

三、主要性能指标和监测项目

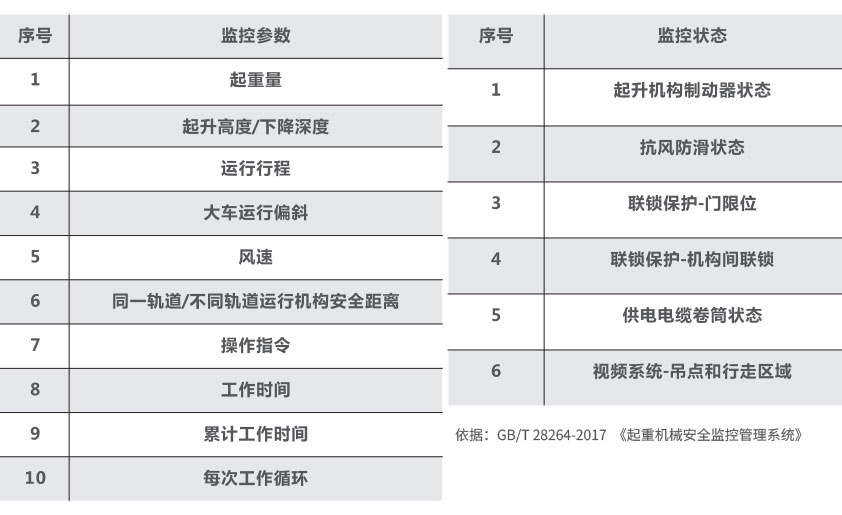

    监控参数及监控状态

HMS8000-QM启闭机安全监控管理系统完全按照国家标准设计

主要性能指标

HMS8000-QM 启闭机安全监控系统
