起重机安全监控中的视频信息系统详细介绍

来源:恺德尔起重机安全监控管理系统专家 发表日期: 2016-05-23 17:14:00

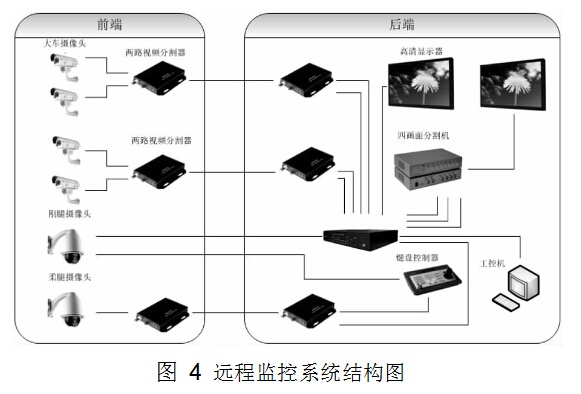

视频信号采集系统由前端、传输、控制和后端组成,前端主要由高性能摄像机组成; 传输采用数字式光端机; 控制由小型控制键盘和四画面分割器组成,键盘用于控制前端球机的旋转和变焦,四画面分割器用于整合多路视频,将它们组合成一个画面; 后端为 2 台监视器和一台高性能硬盘录像机。司机通过司机室内的2 台监视器,观察到大车行走区域,吊点区域的环境情况,硬盘录像机提供存储视频和 Web 浏览功能,远程监控系统结构图如图 4 所示。

远程系统监控图


目前,起重机安全监控系统上用的的信号接口如下: 无源开关量信号接口有 110 V 输入 / 输出模块,用于接收限位、光控开关,温控开关等信号。模拟量信号接口有4 mA ~ 20 mA的模拟量输入模块,用于接收重量传感器,风速等信号。脉冲量信号接口有,在驱动器的主控板上有编码器信号输入板,它可以接收来自脉冲编码器的信号。整机的数据采用 PROFIBUS 和 GPRS 通讯,这些满足国家现行的标准规定,是对外开放的协议采用 GPRS 无线接入 Internet 的方式,虽然比较灵。数活、方便,但是这种方式也存在着一定的缺陷

据传送速率相对较慢,当工业现场产生大量的报警信。由于息和状态信息时,无法满足数据传送的要求 GPRS 无线接入方式自身条件的限制,为了降低网络开销,可以在服务器端建立存储过程。这主要是由于存储过程的以下优点:


( 1) 可以与其他应用程序共享应用程序的逻辑,从而确保一致的数据访问和操纵;

( 2) 提供了一种安全机制;

 ( 3) 执行速度快,便于提高系统的性能;

( 4) 可以减少网络传输时间。


通过使用服务器端存储过程,可极大地降低网络开销,使用过程存储前、后,数据量的对比如表 1 所示。通过对比可以发现,虽然在建立连接时,使用存储过程的网络开销比较大,但是每条数据的传送开销,存储过程的优势则十分明显,这十分适合工业现场大量数据传送的需求。


起重机安全监控系统对于保障生产安全和方便生产管理具有重要意义。设计一套先进、方便实用的数字化起重机安全监控系统,对于实现人们的安全生产、提高监控质量、实现科学有效的管理都具有十分重要的意义。本研究设计的安全监控与管理系统具有以下特点:


( 1) 完全按照国家标准 GB/T28264 的要求进行设计;

( 2) 增加了远程视频监控设计,整个起重机安全监控系统在起重机 6 个重要部位都安装了视频监控。另外通过 Internet 还可以实现远程监控中心对起重机的安全管理和交互;

( 3) 规范管理和操作,通过过程监测,可将机械作业的过程以数字方式全部记录下来,从而既可以为对操作人员进行工作量定量考核提供真实的数据,也可以规范操作,对违章作业提供记录信息。
