凯德尔研发的塔机远程安全监控系统介绍(一)

来源:恺德尔起重机安全监控管理系统专家 发表日期: 2016-04-29 16:59:00


一、项目概况

   塔式起重机在工作时,需根据现场实际情况而经常改变工况进行起重作业,如改变起吊角幅度、起吊臂长等,而在不同工况参数下所能起吊的最大额定起重量及工作最大、最小变幅是相应不同的,因此需要一套装置对以上参数综合监测判断,做出起重机正常工作、满载、超载、变幅超上限、变幅超下限等工作状态的指示并相应报警、提示、控制,以保证起重机械的正常工作。我公司开发的WT 型塔机黑匣子及其远程安全监控管理系统,可以对塔机安全工作状况实时记录、存储并将数据通过GPRS 无线传输至远程监控平台,有效预防和抑制事故的发生,杜绝安全生产隐患,同时为质监部门提供详实的数据查询,以供管理部门在制度的执行过程中有据可依,量化管理。


   二、设计使用规范

   塔机安全监控管理系统装置应能遵循GB/T5031-2008《塔式起重机》、GB12602-2009《起重机械超载保护装置》、GB/T5144-2006《塔机起重机安全规程》、GB/T6067.1-2010《起重机械安全规程》和GB/T3811-2008《起重机设计规范》等有关要求设计生产。


   三、主要功能技术指标

   1、重量测量范围: 0.01T~99.99T 分辨力: 0.01T

   2、高度、幅度测量范围: 0.1M~999.9M 分辨力: 0.1M

   3、方位测量范围:-720º~+720º 分辨力: ±1º

   4、风速测量范围0~60m/s 测量误差:±(0.5+0.05V)

   5、综合误差: ≤5%F.S.

   6、工作环境温度: -20℃~60℃

   7、工作环境相对湿度: 90%RH(20℃)

   8、工作电压: AC85V ~265V ±25% 50HZ

   9、预置输出接点容量: 220VAC 7A

   10、IP 等级:传感器IP68; 仪表IP54

   11、动作误差: ≤±3%F.S.

   12、工作方式: 连续

   13、振动: 加速度≤5g(g 为重力加速度)

   14、报警音量: 大于60db

   15、整机功耗: <35W

   16、抗干扰等级: III 级

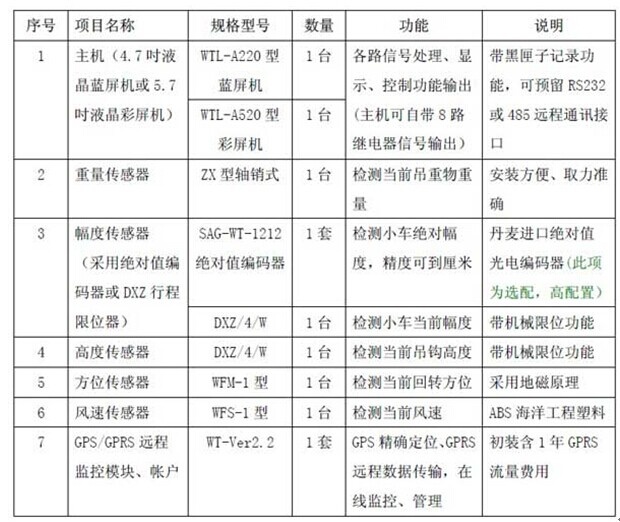

   四、塔机6 限位黑匣子及远程监控系统配置清单
