详细介绍一种新型履带起重机监控系统

来源:恺德尔起重机安全监控管理系统专家 发表日期: 2017-10-02 09:09:00

履带起重机具有起重能力强、接地比压小, 转弯半径小、爬坡能力大、不需支腿、带载行 驶、作业稳定性好以及桁架组合高度可自由更换 等优点,在电力、市政、桥梁、石油化工、水利 水电等建设行业应用广泛。由于履带起重机结构 复杂、臂架组合模式多,一旦发生事故将会造成 重大损失。因此,为了保证起重机安全运行,降 低成本和提高工作效率,实时掌握履带起重机当 前的运行数据十分重要。但是由于工地现场情况 复杂多变,履带起重机运行时工作数据的采集十 分不便,安装起重机监控系统进行数据的归档统计十分 必要。目前市场上应用于履带起重机的监控系统 种类较少,而且均无油量检测功能,用户往往难 以找到适合自己的监控产品,使得安全监管、成 本核算、工作效率分析极为繁琐。


一、起重机监控系统功能简介

针对目前情况,本文介绍一种新型履带起重 机的安全监控系统,可以实时检测当前的运行数 据。该系统可在24h内持续工作,随时将当前的运 行数据发送至服务器人档存储,在断电情况下也 可继续使用至少2h,保证重要数据不丢失,为事 后的査证提供方便。该系统的主要功能如下。


1)开关机状态监测履带起重机开机记录时,在网站平台显示当前是否正在工作,并在关 机时记录关机时间,计算出工作时长。

2) 超载情况监测随时检测当前的负载情 况,一旦发现超载,立刻把超载数据发送到服务 器,并在网站平台上显示及报警。

3) 电瓶状态监测随时检测车载电瓶是否完 好,一旦发现电瓶不正常(如被意外拆除>,立 刻以手机短信形式通知管理人员,并把异常状态 及时间发送至服务器,在网站平台显示报警。

4) GPS卫星定位该系统可以精确的检测出 当前的经度及纬度信息,并发送至服务器,在网 站平台以地图定位的方式显示。

5>油量监测随时精确检测出当前油量发送 至服务器,并以图标的方式显示,即便在履带起 重机行走时也能保证5%的精确度。

6)无信号时存储若当前没有无线通信信号 时,该系统会将数据保存在内置U盘中,待有信 号时发送至服务器,确保重要数据不丢失。


内置充电电池若该系统供电不正常,它 仍可以继续工作至少2h,尽可能记录异常状态发 生时的实时数据。


二、起重机监控网站平台

履带起重机的所有运行数据均通过GPRS信号发送至服务器人档存储,用户可在任意地点随 时通过访问网站来查询这些数据。网站由专业人 员日常维护,用户通过授权访问,可保证所有数 据均原始可靠、未经人为更改。

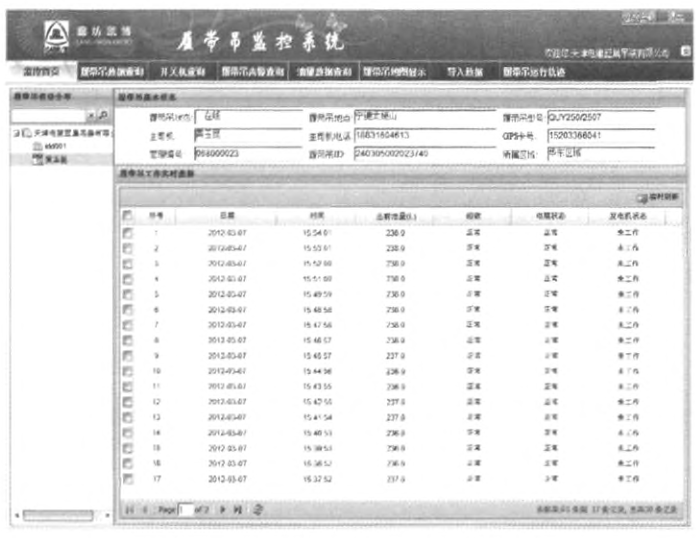

用户登录网站后,可在监控首页查询当前履 带起重机的实时监控数据,可以显示油量数据、 超载情况、电瓶情况和发动机是否运行,首页每 分钟自动刷新1次,确保显示的数据为当前最新数 据,见图1。

履带起重机监控系统首页

履带起重机监控系统首页


在履带起重机数据查询页面,用户可以选择 查询开始日期和结束日期,然后查询阶段内的所 有履带起重机数据。

在开关机查询界面,可以选择查询起止日 期,查询阶段内发动机的开机时间、关机时间、 工作时长,并有总工作时长统计。

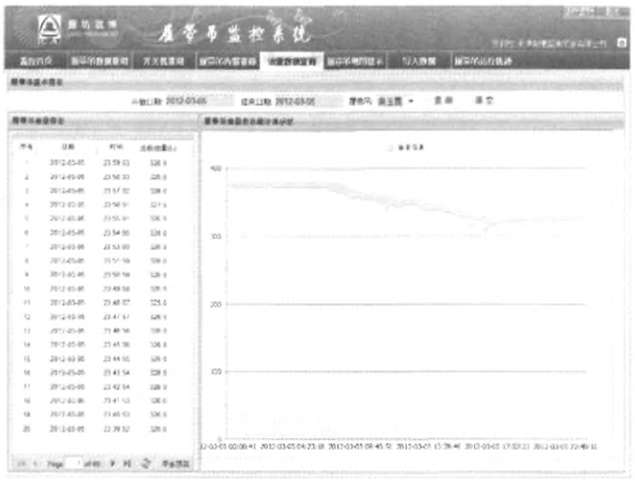

在油量数据查询界面,用户可以选择查询起 止日期,查询阶段内的油量数据。数据将以表格 和时间-油量坐标图形式显示,见图2。

履带起重机监控系统油量数据查询界面

履带起重机监控系统油量数据查询界面

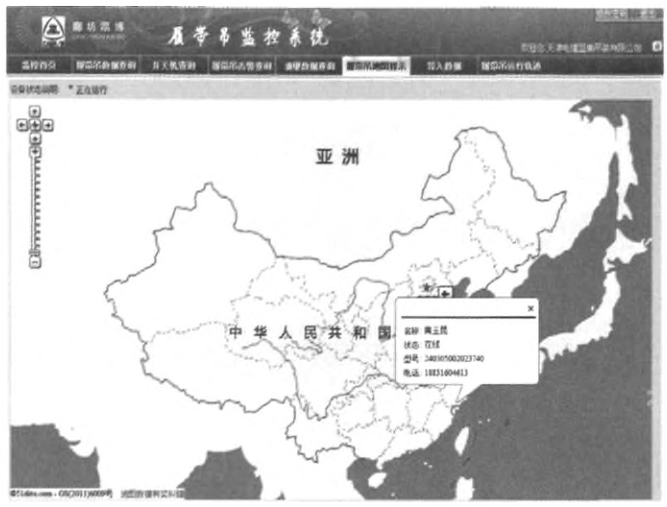

履带起重机监控系统地图显示界面

履带起重机监控系统地图显示界面



在履带起重机地图显示界面可以查看所有履 带起重机设备在地图上的分布,方便统一的维护 管理见图3。地图可以随意缩放,当前在线的履带 起重机会闪烁,而不在线的履带起重机则会显示 为“卜”。

除以上介绍功能外,网站平台还支持履带起 重机告警数据的明细查询、履带起重机的行走轨 迹地图显示,同时所有数据均可以导出备份。


三、总结

新型履带起重机监控系统可以釆集履带起 重机的各项运行数据,可以GPS定位并在地图显示、油量查询以及电瓶被拆时短信报警。通过半 年来的使用、观察与调试,本系统已经可以满足 客户的监控要求以及一些个性化需求。监控系统 可以持续工作,按规律将数据发送至服务器,各 项功能均运转良好。服务器端接收程序可以良好 运行,将接收到的数据人档保存,网页平台显示 流畅。
