在全国范围内进行起重机械安全监控管理系统使用与大量推广(一)

来源:恺德尔起重机安全监控管理系统专家 发表日期: 2016-05-26 19:07:00

尽管 GB 6067.1《起重机械安全规程》、GB/T 3881《起重机设计规范》、GB 5144《塔式起重机安全规程》等规范标准对提高起重机的安全性起到了积极的作用,但在起重机安全监控方面的标准尚不全面,因此起重机械标准化技术委员会引导并起草了国家标准“起重机械安全监控管理系统”。



很多起重机生产厂家和使用方认为自己生产和使用的起重设备具备“安全监控的系统”,这里所指的“安全监控的系统”可能是市场上功能比较全面的力矩限制器或起重量限制器。不可否认这些产品对起重设备的安全运行做出了不可磨灭的贡献,但它们不是一个系统,而是起重机的一个安全辅助设备或产品。有不少起重现场为了争取效益的最大化,断开起重量限制器或直接强行起吊,这时安全辅助设备失去了保护作用,起重机械控制系统还在运行,这些违规操作行为造成了不少的安全隐患,但“起重机械安全监控管理系统”与“起重机械的控制系统”相互融合之后形成一种互锁和依存的关系,可以有效避免以上隐患。“起重机械安全监控系统”的黑匣子功能能够通过记录的数据分析重现起重机械设备运行过程。通过黑匣子功能能够重现事故发生的过程,从而可以分析事故原因。现在有的安全辅助设备集成了数据记录功能,但只保存了自身所采集的传感器信号,这些信号对于整个起重机械来说只是一部分,分析数据时存在不完整性。


1 结构模式


1)图 1 的大虚线框表示“信息采集单元”,


本标准是以 GB 6067.1 为依据,同时在该标准上增加了“电缆卷筒安全限位”、“起升机构制动器”和“过孔状态”。

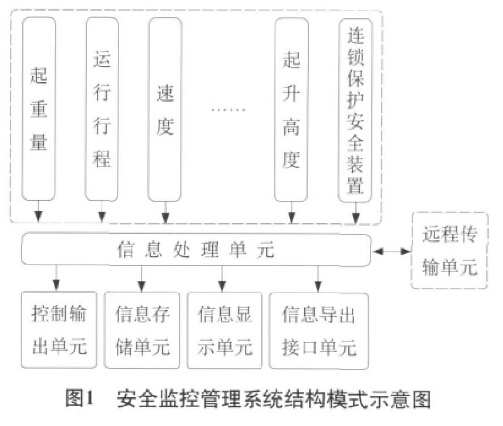

安全监控管理系统结构模式示意图



图1  安全监控管理系统结构模式示意图



2)图中间是“信号处理单元”,它可以是可编程控制器、单片机等带逻辑控制及运算功能的装置。



3)图下方的 4 个方框中,控制输出单元是信息处理后通过该输出单元输出控制信号和应有的报警信号等;信息存储单元实时存储所需采集的信息,以备查用,一旦事故发生,可以进行事故追溯分析;信息显示单元向司机和管理人员显示 动状态、抗风防滑状态、联锁保护、供电电缆卷起重机械的工作状态和各类参数;信息导出接口 筒状态、视频系统。通过以上需要采集的信号量单元用来传输信息。 可知现有的力矩限制器只采集和记录了部分信号
